ZL、ZLD型彈性柱銷齒式聯軸器

GB/T5014-2003

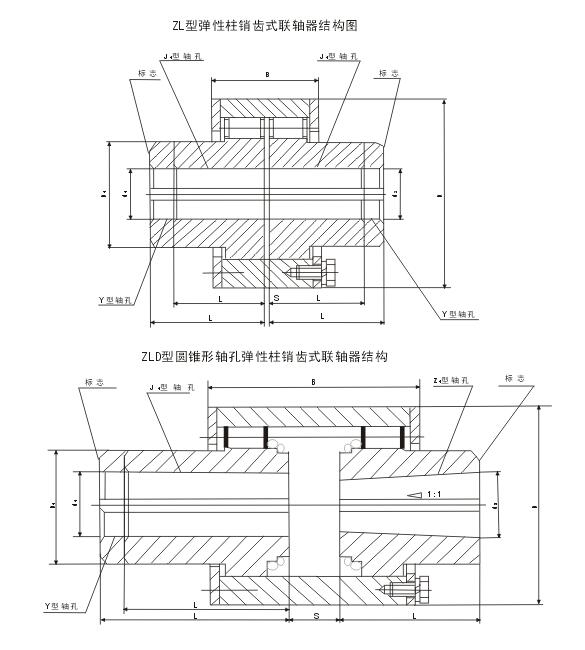

彈性柱銷齒式聯軸器具有以下特點：（1）彈性柱銷齒式聯軸器與齒式聯軸器相比,結構簡單,組成零件較少,制造較方便,不用齒輪加工機床.傳遞轉矩大,在相同轉矩時回轉直徑大多數比齒式聯軸器小,體積小,質量輕,可部分代替齒式聯軸器.（２）彈性柱銷齒式聯軸器維修方便,壽命較長,拆下檔板即可更換尼龍柱銷.尼龍柱銷為自潤材料,不需潤滑,不僅節省潤滑油,而且凈化工作環境.（３）彈性柱銷齒式聯軸器減振動能差,噪聲較大.彈性柱銷齒式聯軸器是利用若干非金屬材料制成的柱銷,置于兩半聯軸器與外環內表面之間的對合孔中,通過柱銷傳遞轉矩實現兩半聯軸器聯接,彈性柱銷齒式聯軸器具有一定補償兩軸相對偏移的性能,適用于中等和較大功率傳動,不適用于對減振有一定要求和噪聲需要嚴加控制的工作部位.      ZL型彈性柱銷齒式聯軸器基本參數和主要尺寸
