塔內件的設計與制作

塔板

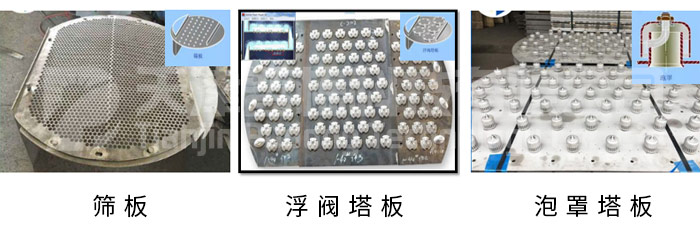

板式塔種類繁多，通常可分類如下：

按塔板結構分，有泡罩板、篩板、浮閥板、網孔板、舌形板等等。歷史上應用早的有泡罩塔及篩板塔，20世紀50年代前后，開發了浮閥塔板。現應用的是篩板和浮閥塔板，其他不同型式的塔板也有應用。一些新型塔板或傳統塔板的改進型也在陸續開發和研究中。

我公司的立體傳質塔板，具有通量大、效率高、操作彈性大、板壓降低、持液量大、液流梯度影響小，有消泡性能，抗堵塞能力強等特色。

規整填料

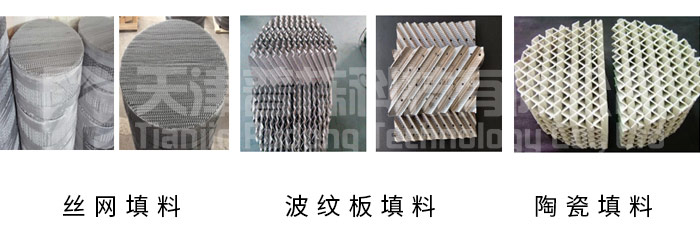

規整填料是一種在塔內按均勻幾何圖形排列，整齊堆砌的填料。該填料的特點是規定了氣液流徑，改善了填料層內氣液分布狀況，在很低的壓降下，可以提供更多的比表面積，使得處理能力和傳質性能均得到較大程度的提高。

規整填料種類很多，以上為幾種典型的規整填料。

散堆填料

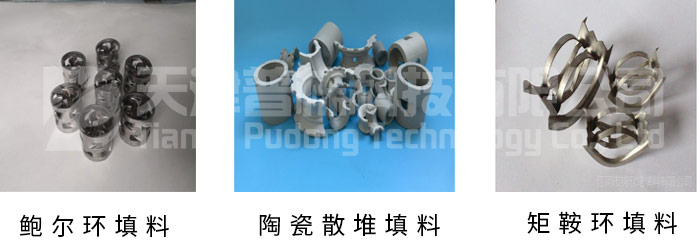

散裝填料是一粒粒具有一定幾何形狀和尺寸的顆粒體。一般以散裝方式堆積在塔內，又稱為亂堆填料或顆粒填料。散裝填料根據結構特點不同，又可分為環形填料、鞍形填料、環鞍形填料及球形填料等。較為典型的散裝填料主要有：拉兩環填料，鮑爾環填料，階梯環填料，弧鞍填料，矩鞍填料，金屬環矩鞍填料，球形填料。

分布器

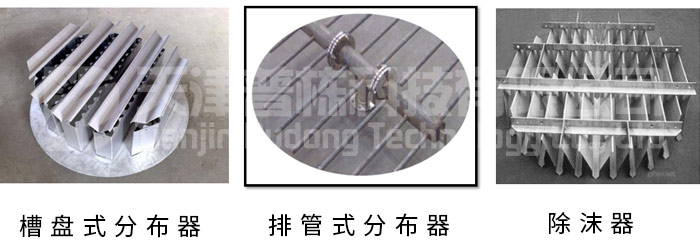

分布器distributor是指在填料塔的頂部安置的液 體分布裝置。其作用是使液體在塔橫截而上均勻分布，從而保證效率操作。常用的操作分布器有:蓮蓬頭式、沖擊式、 寶塔式、多孔排管式、多孔盤管式、溢流盤式及溢流槽式。噴 淋液體沿填料層向下流動時，并不能保持原來的均勻分布狀 態，有流向塔壁的現象，影響f氣液兩相的接觸，降低了傳質 效率。因此，填料層須分段，在兩段填料層之間安置液體再 分布裝置、使液體能均勻地流至下層。
